Модуль ядра

  Модуль ядра складається з наступних частин: маршрутизатор Mikrotik CCR2116-12G-4S+, SFP модуль MikroTik S-RJ01 - 4шт., комутатор мережевий Mikrotik CRS328-24P-4S+RM, сервер Vecow ECS-9600-PEG-64, VoIP-шлюз Grandstream GXW4224, медіаконвертер Planet IFT-802TS15 - 2шт., медіаконвертер Planet IFT-802T, комутаційна панель Ethernet+VoIP - 2шт., блок розеток, кабельний ввід, комунікаційний бокс 8U, комплект кабелів модулю ядра  (зовнішніх). Маршрутизатор з SFP модулями та мережевий комутатор призначені для розгортання локальних обчислювальних мереж та організації підключення до зовнішніх мереж передачі даних. Сервер призначений для розгортання програмних сервісів кінцевим споживачем. VoIP-шлюз використовується для розгортання телефонних мереж за технологією VoIP. Медіаконвертер Planet IFT-802TS15 призначений для підключення до зовнішніх мереж  зв’язку за допомогою одномодового оптичного кабелю, а медіаконвертер Planet IFT-802T – за допомогою многомодового оптичного кабелю. Комутаційні панелі використовуються для підключення кабельного вводу та активного мережевого обладнання модуля ядра. Блок розеток використовується для живлення встановлених пристроїв. Все вищевказане обладнання встановлюється в комунікаційний бокс 8U. Тип складових частин може бути замінена на іншу модель або модель іншого виробника із збереженням (покращенням) тактично-технічних характеристик.

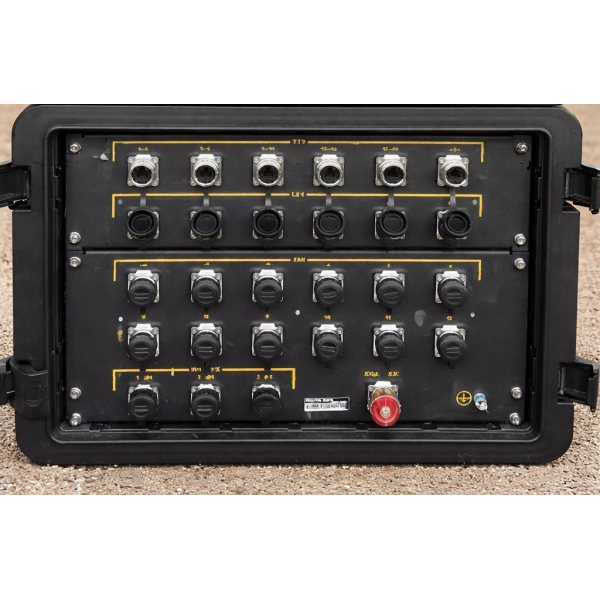

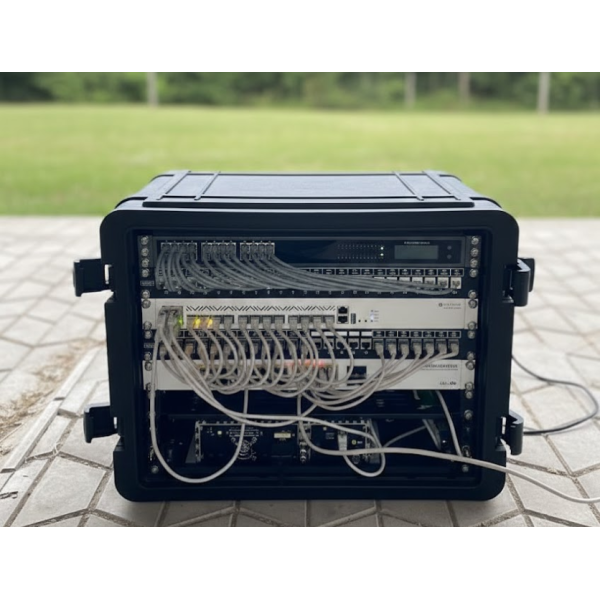

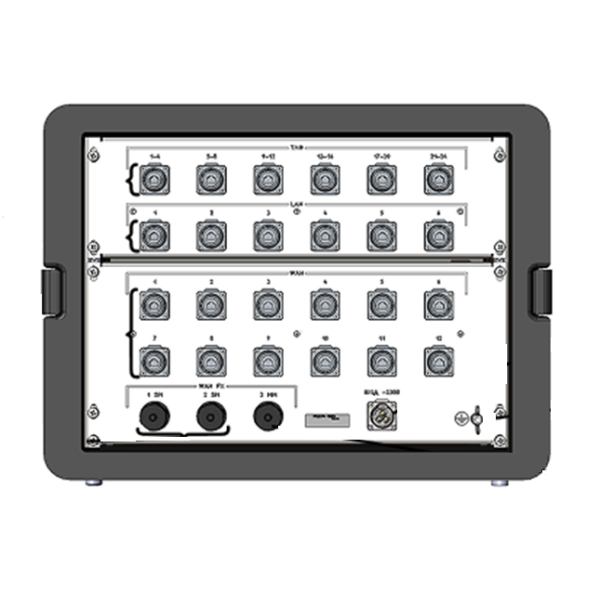

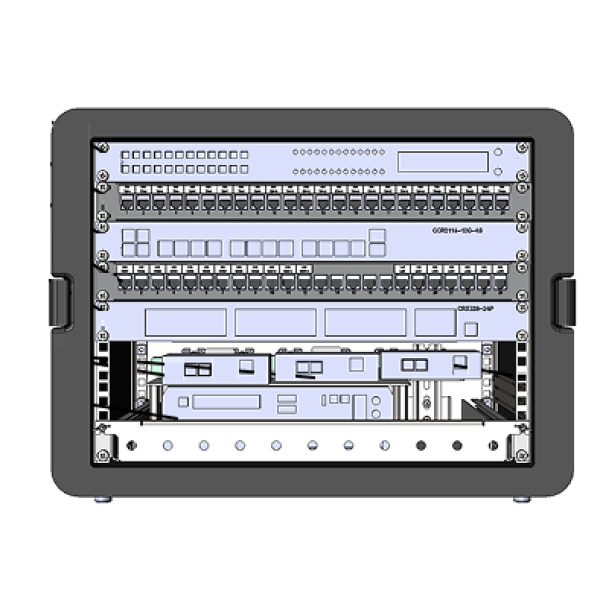

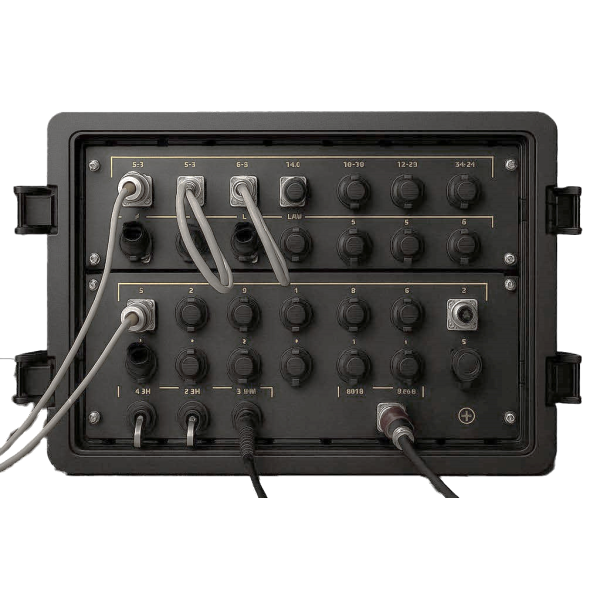

Вигляд комунікаційного боксу з лицьової сторони, та зі сторони кабельного вводу

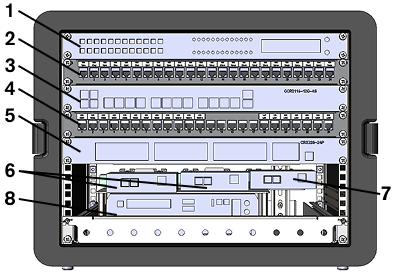

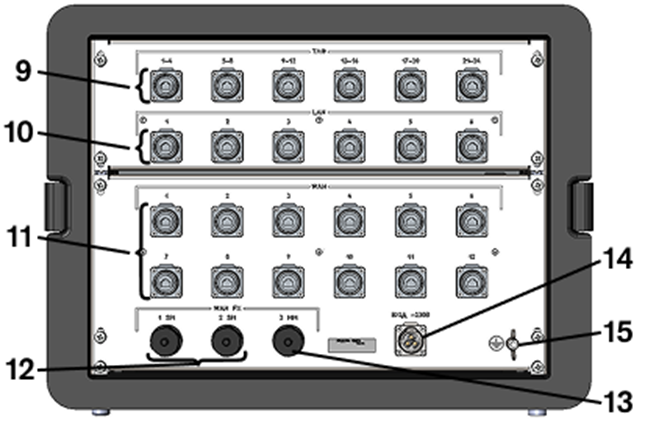

1) VoIP-шлюз Grandstream GXW4224; 2) комутаційна панель VoIP; 3) маршрутизатор Mikrotik CCR2116-12G-4S+ з SFP модулями; 4) комутаційна панель Ethernet; 5) комутатор мережевий Mikrotik CRS328-24P-4S+RM; 6) медіаконвертери Planet IFT-802TS15; 7) медіаконвертер Planet IFT-802T; 8) сервер Vecow ECS-9600-PEG-64; 9) роз’єми Ethernet для підключення телефонів через ВЩ 45/2, зкомутовано на комутаційну панель VoIP; 10) роз’єми Ethernet LAN, зкомутовано на комутаційну панель Ethernet; 11) роз’єми Ethernet WAN, зкомутовано на комутаційну панель Ethernet; 12) оптичні роз’єми LC для підключення одномодових кабелів, зкомутовано на  медіаконвертери Planet IFT-802TS15; 13) оптичний роз’єм LC для підключення многомодового кабелю, зкомутовано на  медіаконвертер Planet IFT-802T; 14) роз’єм для підключення кабелю електроживлення з комплекту кабелів модулю ядра (зовнішніх), може підключатись до модуля електроживлення або промислової мережі 220В; 15) підключення кабелю заземлення з комплекту кабелів модулю ядра (зовнішніх), може підключатись до модуля електроживлення або до заземлення промислової мережі
