Модуль захищеного зв'язку "ДСК"

  Модуль захищеного зв'язку "ДCК" складається з наступних частин: бокс модуля захищеного зв'язку "ДСК"; бокс ПЕОМ модуля захищенного зв'язку "ДКС"; комплект кабелів модуля "ДСК" (зовнішніх). До боксу модуля захищеного зв'язку "ДСК" входить: апаратура КЗІ-ДСК “Канал-101ДЕ”; комутатор EDGE-CORE ECS4100-12T; VoIP-шлюз Grandstream GXW4216; комутаційна панель Ethernet; блок розеток; комунікаційний бокс 4U. До боксу ПЕОМ модуля захищеного зв'язку "ДСК" входить: ноутбук Dell Pro Rugged RB14250; привід оптичний портативний; маршрутизатор Mikrotik RB750Gr3; фільтр мережевий; комплект кабелів; транспортний бокс. Тип складових частин може бути замінена на іншу модель або модель іншого виробника із збереженням (покращенням) тактично-технічних характеристик.

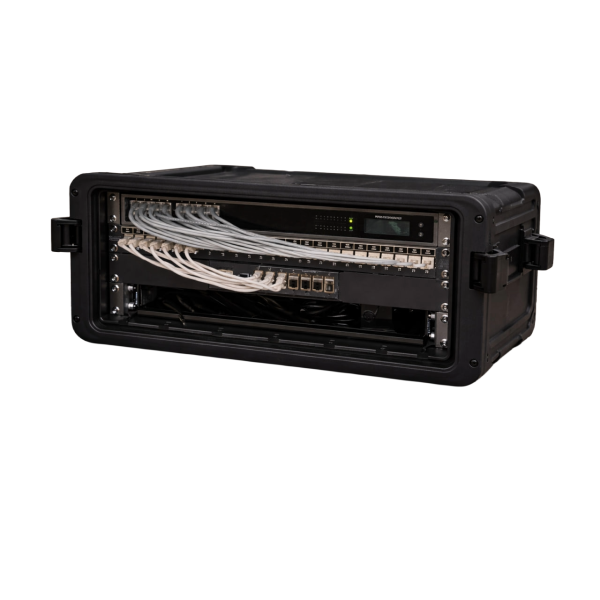

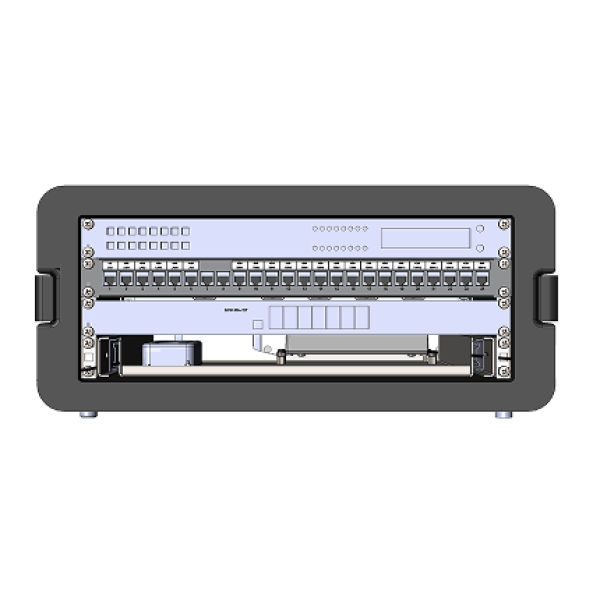

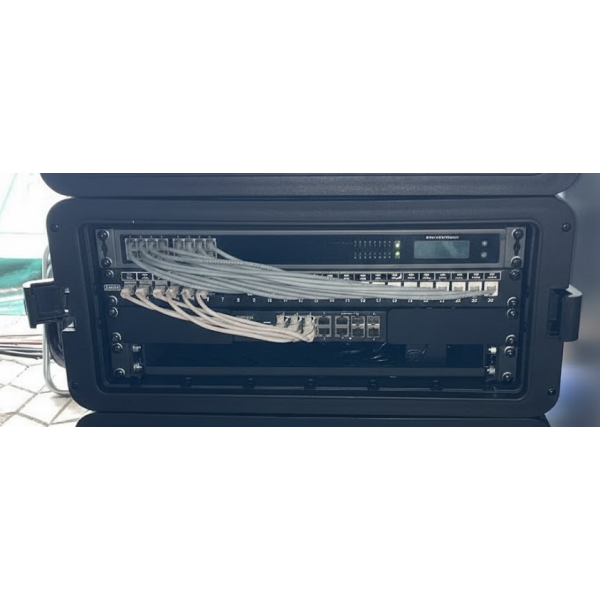

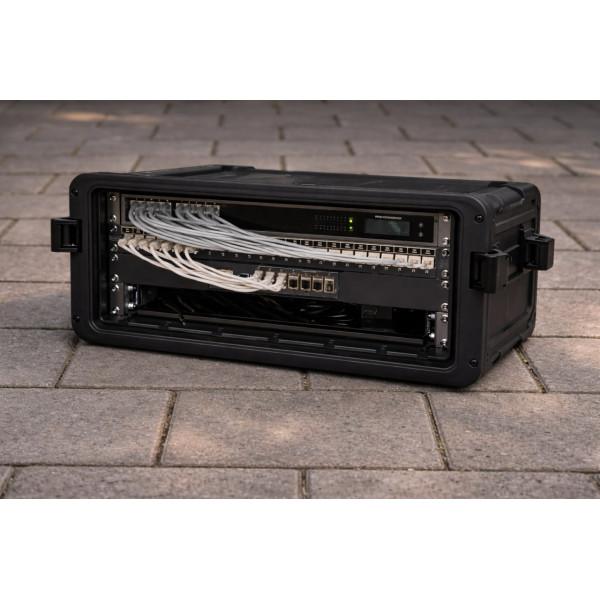

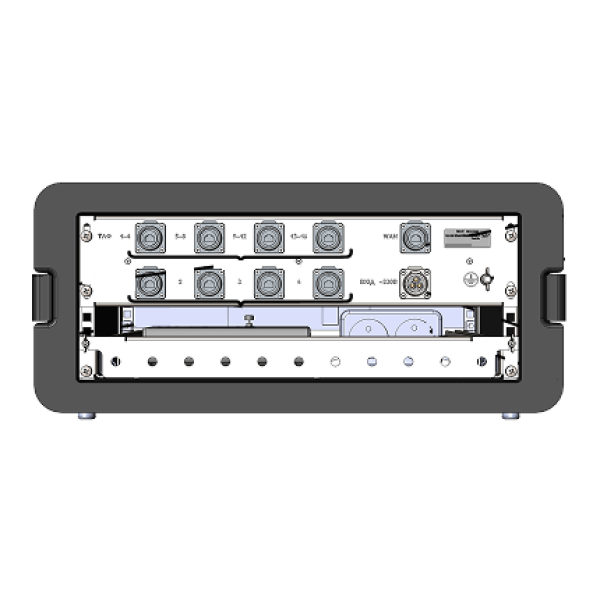

  На рисунку показано зовнішній вигляд боксу модуля захищеного зв'язку "ДСК" з лицьової сторони та зі сторони кабельного вводу

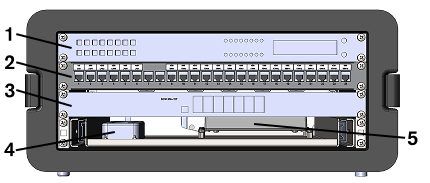

1) VoIP-шлюз Grandstream GXW4216; 2) комутаційна панель Ethernet; 3) комутатор EDGE-CORE ECS4100-12T; 4) блок розеток для живлення пристроїв, встановлених в комунікаційний бокс; 5) апаратура КЗІ "Канал-101 ДЕ (місце для її встановлення)"; 6) роз’єми Ethernet для підключення телефонів через ВЩ 45/2, зкомутовано на комутаційну панель; 7) роз’єми Ethernet LAN, зкомутовано на комутаційну панель; 8) роз’єм Ethernet WAN, зкомутовано з апаратура КЗІ “Канал‑101ДЕ”; 9) підключення кабелю заземлення (може підключатись до модуля електроживлення або до заземлення промислової мережі); 10) роз’єм для підключення кабелю електроживлення з комплекту кабелів модулю “ДСК” (зовнішніх), може підключатись до модуля електроживлення або промислової мережі 220В; 11) прохідні розетки для підключення подовжувача або іншого обладнання модуля захищеного зв’язку “ДСК”.

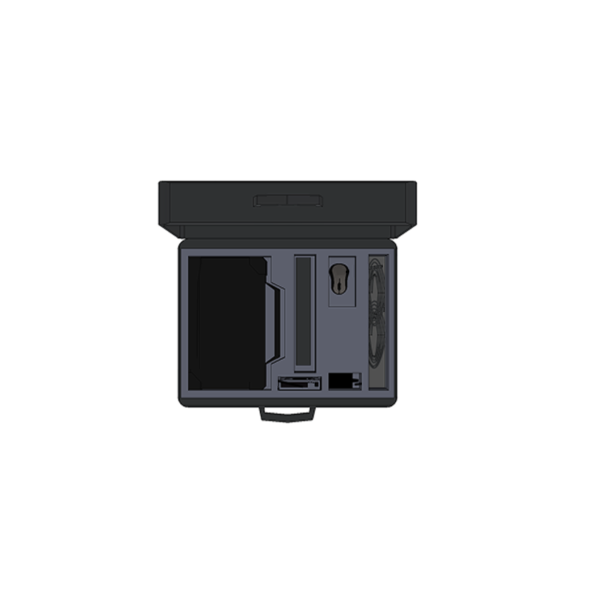

  На рисунку показано вид зверху відкритого боксу ПЕОМ модуля захищеного зв'язку "ДСК"

1) ноутбук Dell Pro Rugged RB14250, під ним знаходиться оптичний привід та блок живлення ноутбука; 2) мережевий фільтр; 3) маршрутизатор Mikrotik RB750Gr3; 4) комп'ютерна миша; 5) комплект патч-кордів Ethernet; 6) блок живлення маршрутизатора Mikrotik RB750Gr3.
